Станция приготовления и дозировки диоксида хлора
Станции приготовления диоксида хлора
Станции приготовления диоксида хлора предназначены для работы в системах водоподготовки и водоснабжения объектов коммунального хозяйства, химических предприятий и других отраслей промышленности.
Станции обеспечивают автоматический процесс приготовления диоксида хлора (ClO2) из 9% раствора соляной кислоты (HCl) и 7,5% раствора хлорита натрия (NaClO2). Возможны стационарное или мобильное исполнение.
Технологический процесс основан на химической реакции:
5 NaClO2 + 4 HCl → 4 ClO2 + 5 NaCl + 2 H2O
Растворы HCl и NaClO2 дозируются в реактор, где образуется безопасный раствор диоксида хлора (~20 г/л), который затем разбавляется водой до нужной концентрации (0,5 – 3,3 г/л).

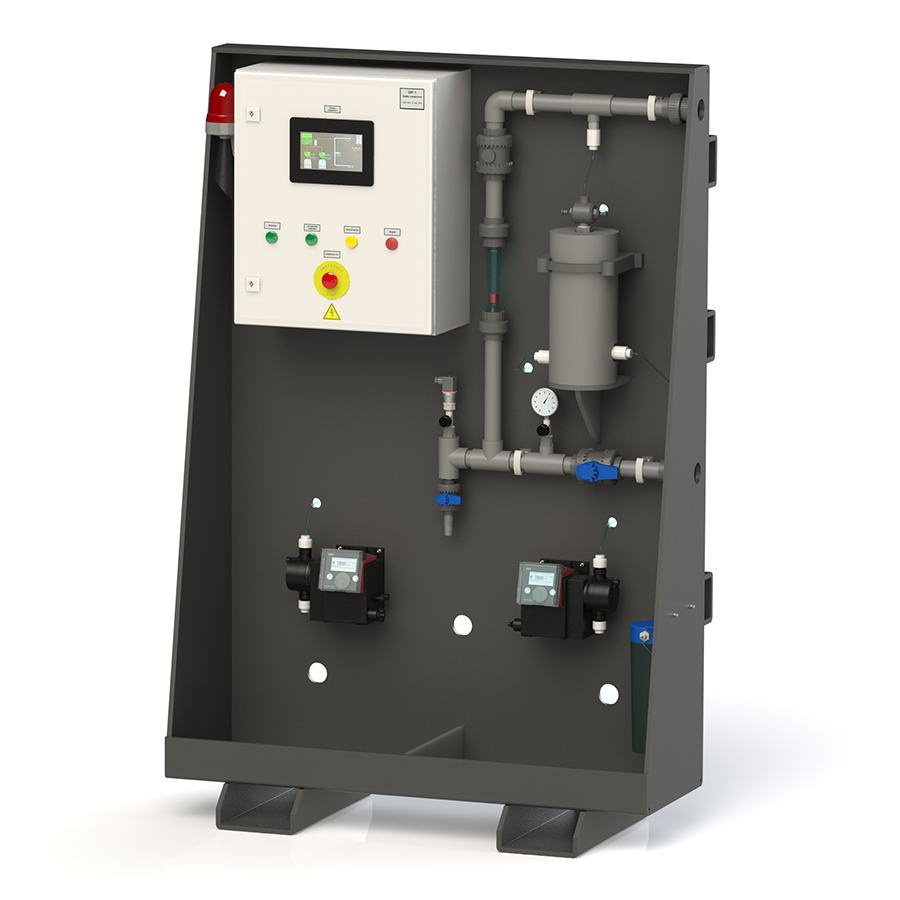

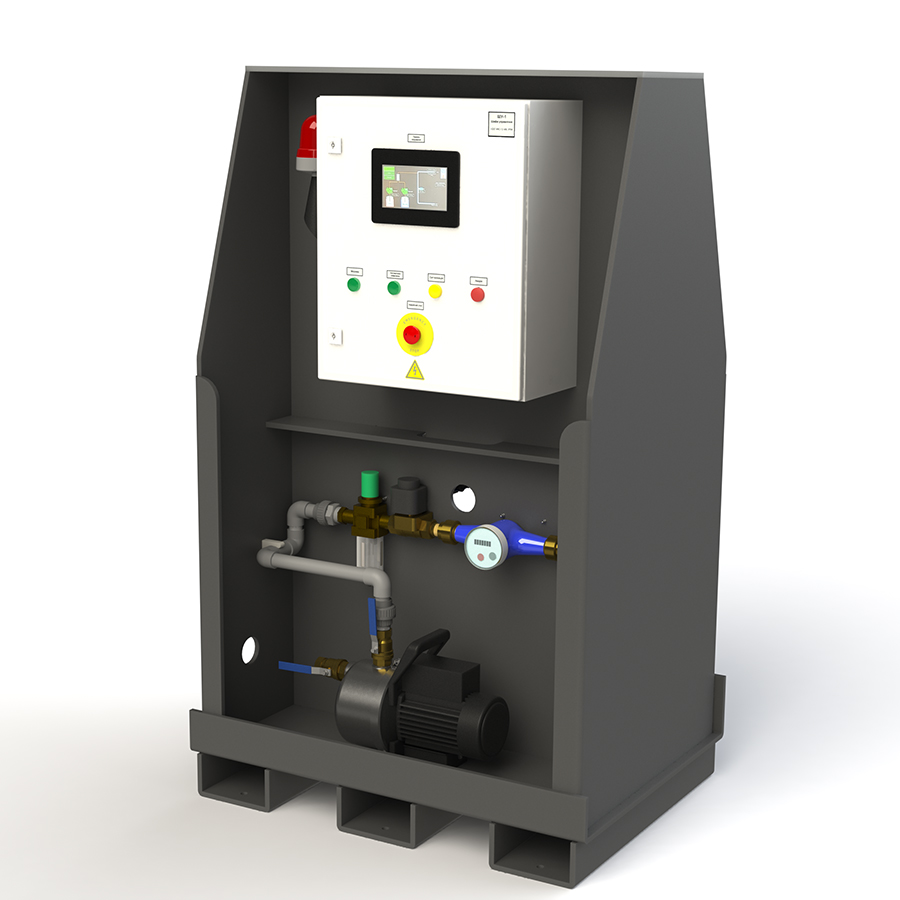

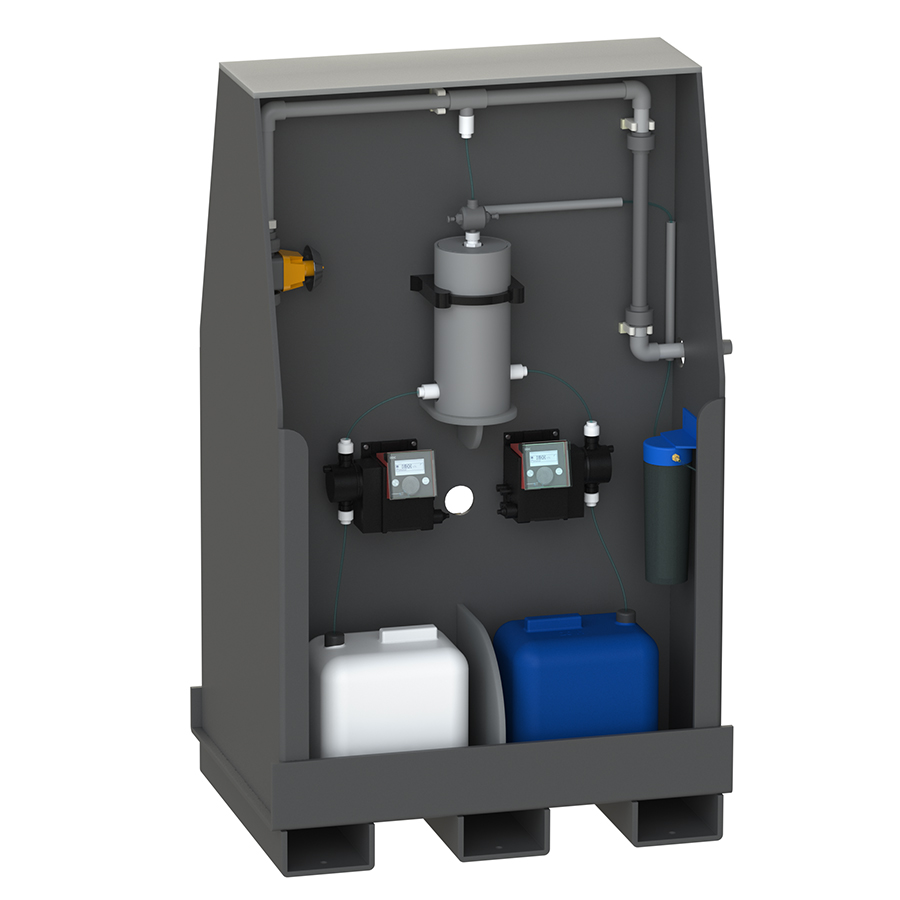

Состав станции
- Насосы дозирования растворов HCl и NaClO2
- Реактор для смешивания и образования ClO2
- Линия подачи воды с запорно-регулирующей арматурой и КИП
- Статический смеситель
- Линия выдачи готового раствора (опционально с контролем концентрации)
- Управляющая электроника и автоматика

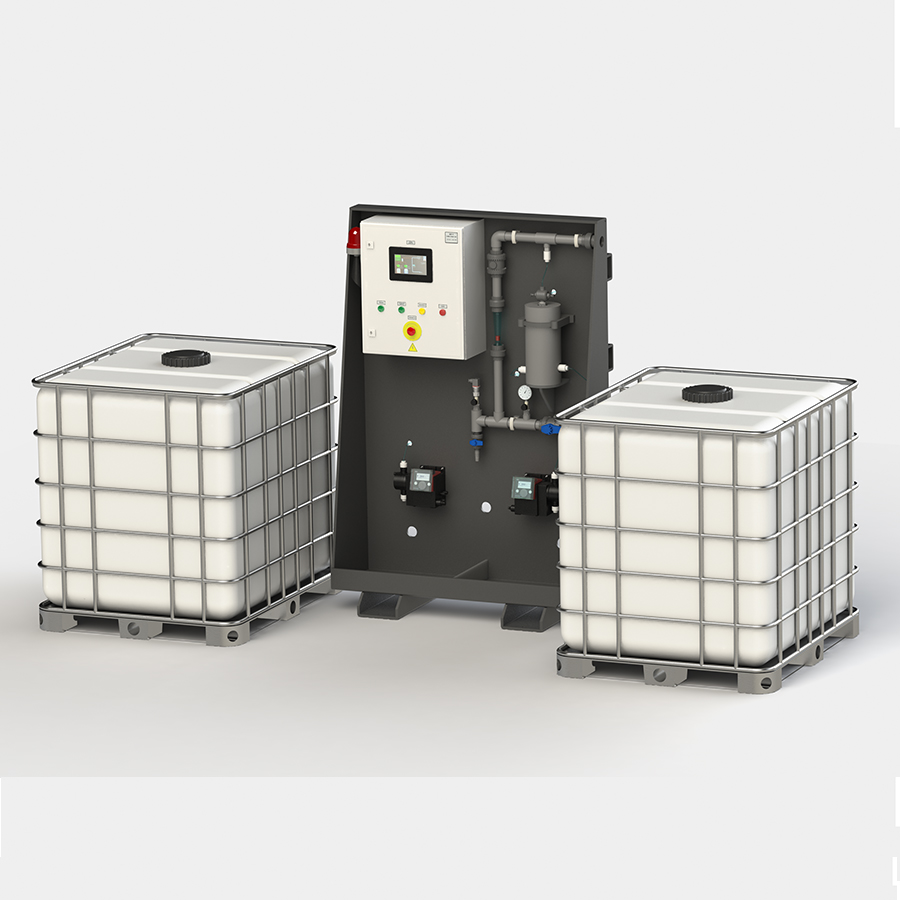

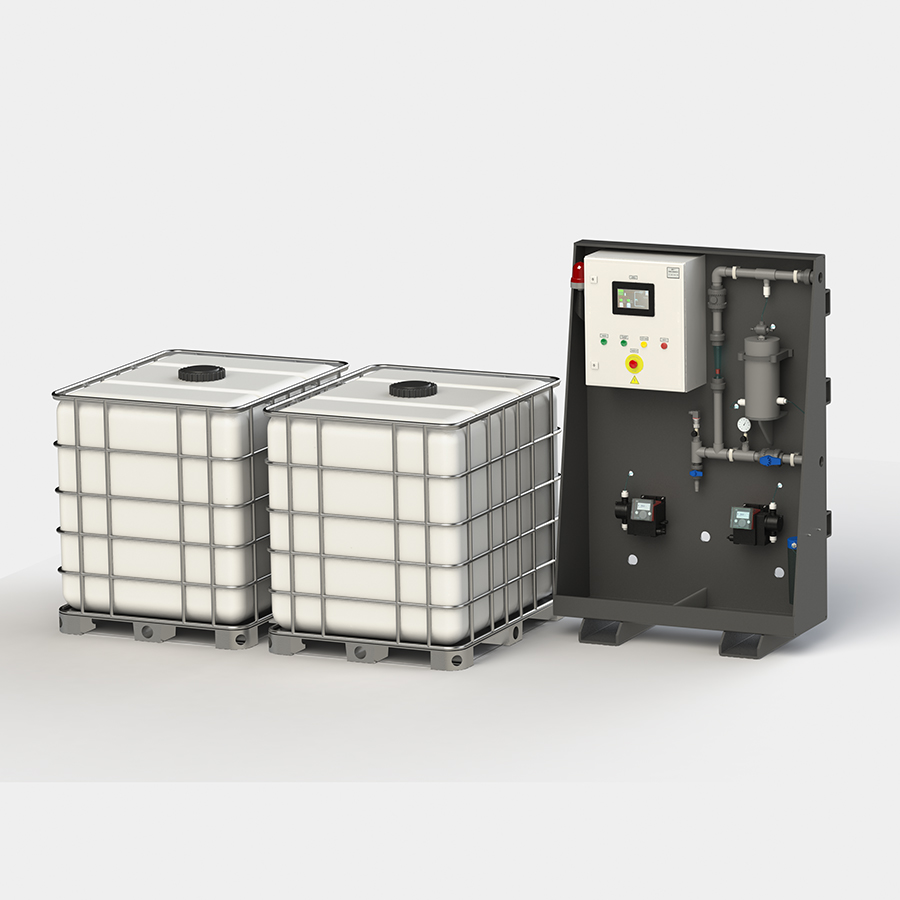

- Линии всасывания со специальными крышками для герметичного подключения ёмкостей (ёмкости предоставляет заказчик)
Характеристики станций приготовления диоксида хлора
| Параметр | 40 | 80 | 120 | 250 | 500 | 1000 | 1500 | 2000 |
|---|---|---|---|---|---|---|---|---|
| Производительность станции по ClO2, г/ч | 40 | 80 | 120 | 250 | 500 | 1000 | 1500 | 2000 |
| Концентрация ClO2 на выходе из реактора, г/л | около 20 | |||||||
| Концентрация ClO2 в линии выдачи готового раствора, г/л | от 0,5 до 3,0 (в зависимости от настроек расхода в линии подачи воды) | |||||||
| Расход раствора HCl, л/ч | 1,0 | 2,0 | 3,0 | 6,25 | 12,5 | 25,0 | 37,5 | 50,0 |
| Расход раствора NaClO2, л/ч | 1,0 | 2,0 | 3,0 | 6,25 | 12,5 | 25,0 | 37,5 | 50,0 |
